概要
ID	Datasheet::00013 (Last update:2019-08-01 23:53:53)
タイトル	シャルピー衝撃試験破面(SCM440)
言語	ja	作成者	山際謙太(JNIOSH)
材料	SCM440	破壊機構	脆性破壊／延性破壊
実機／実験	実験	環境	-60℃～60℃の大気中
破面生成の概要
シャルピー衝撃試験による破断面
観察者のコメント
シャルピー衝撃試験による破断面である。材料はSCM440である。外観写真は左から試験温度が-60℃，0℃，20℃，40℃，60℃である。高温に従うにつれ、光沢のある脆性部が減り、両端のシェアリップや延性部が増えていくのがわかる。破面写真は左から脆性部，延性部，脆性延性境界部の破面写真である。脆性部（下側）にはリバーパターンが観察され、延性部（上側）にはディンプルが観察される。
外観写真

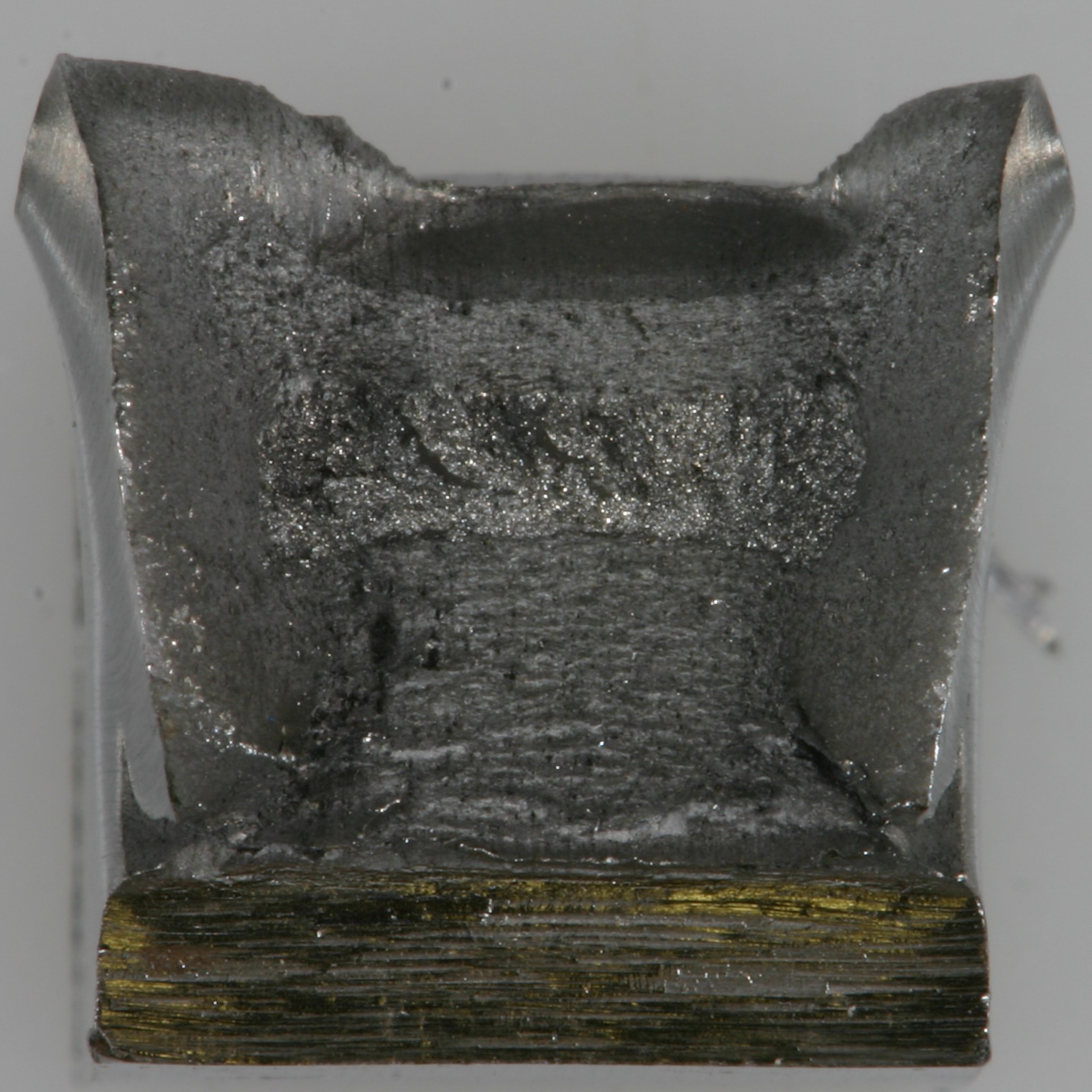

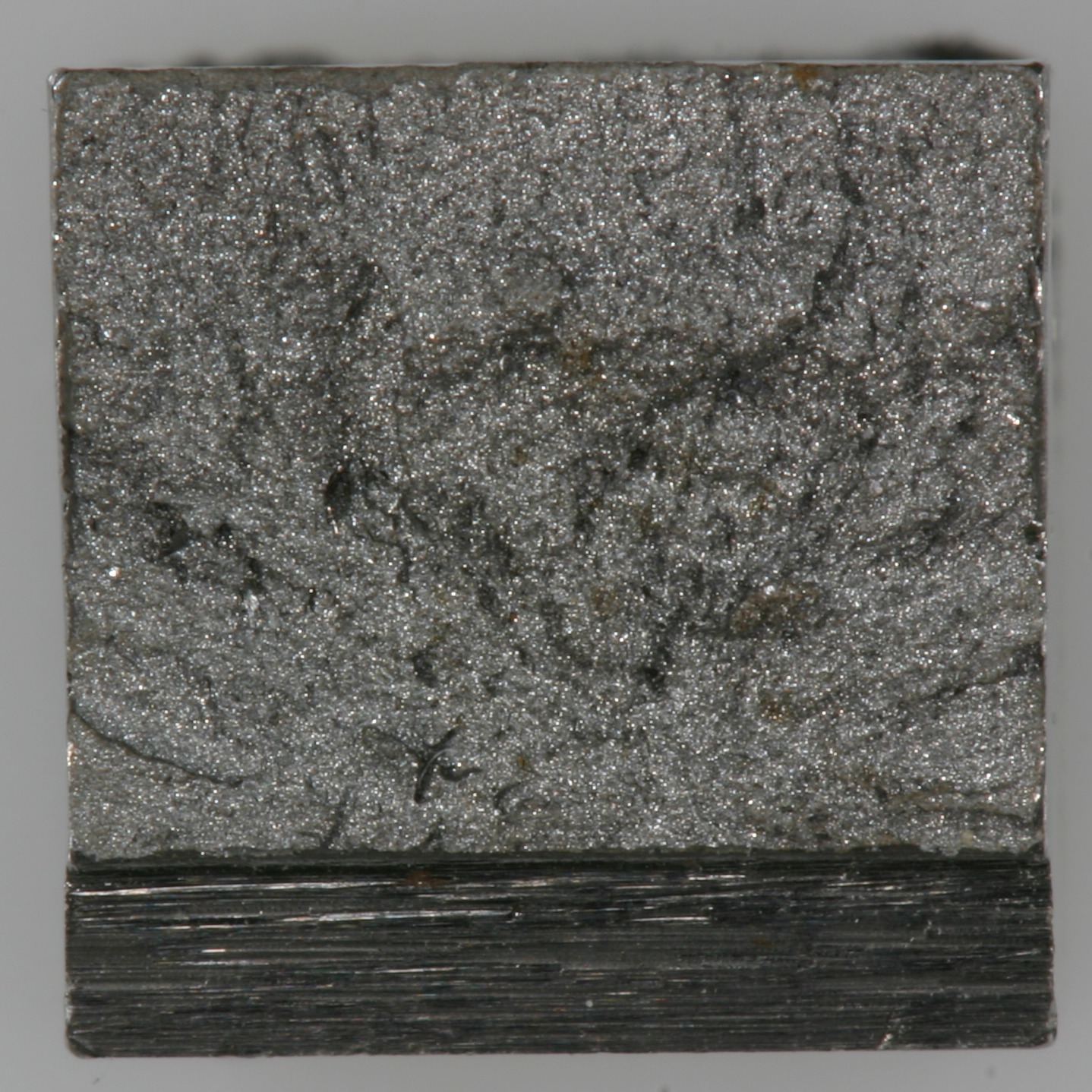

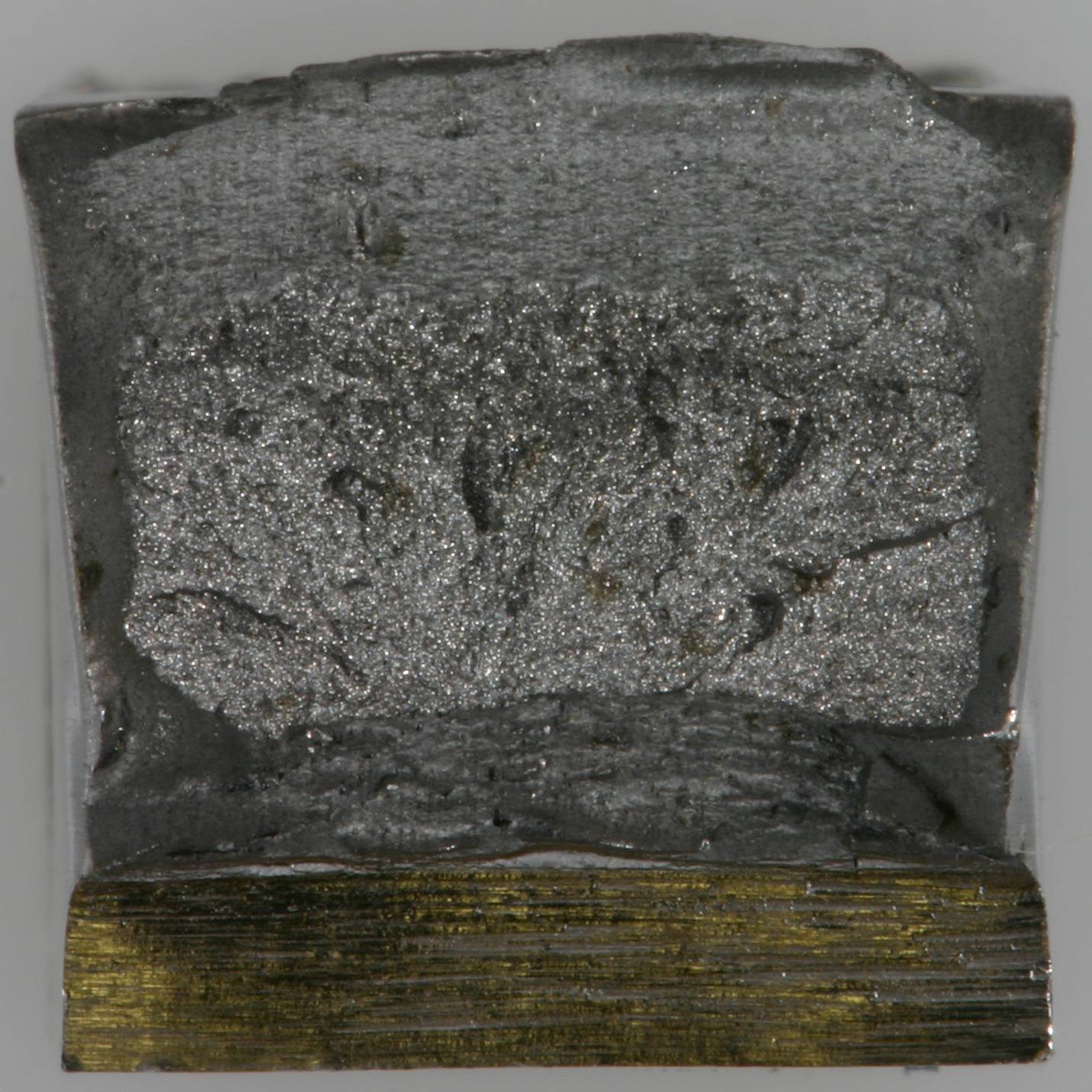

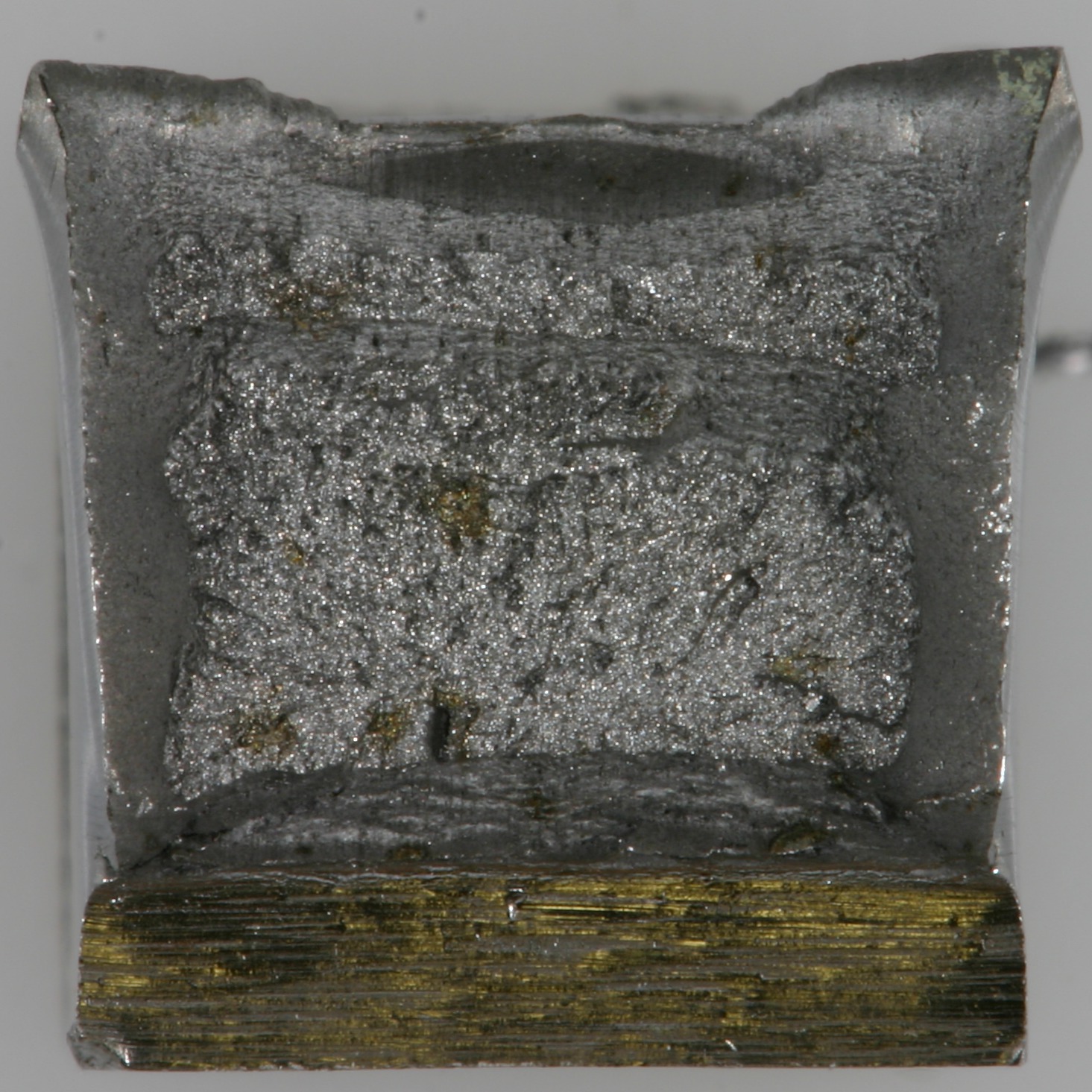

外観写真 番号1 試験温度：-60℃	外観写真 番号2 試験温度：0℃	外観写真 番号3 試験温度：20℃	外観写真 番号4 試験温度：40℃

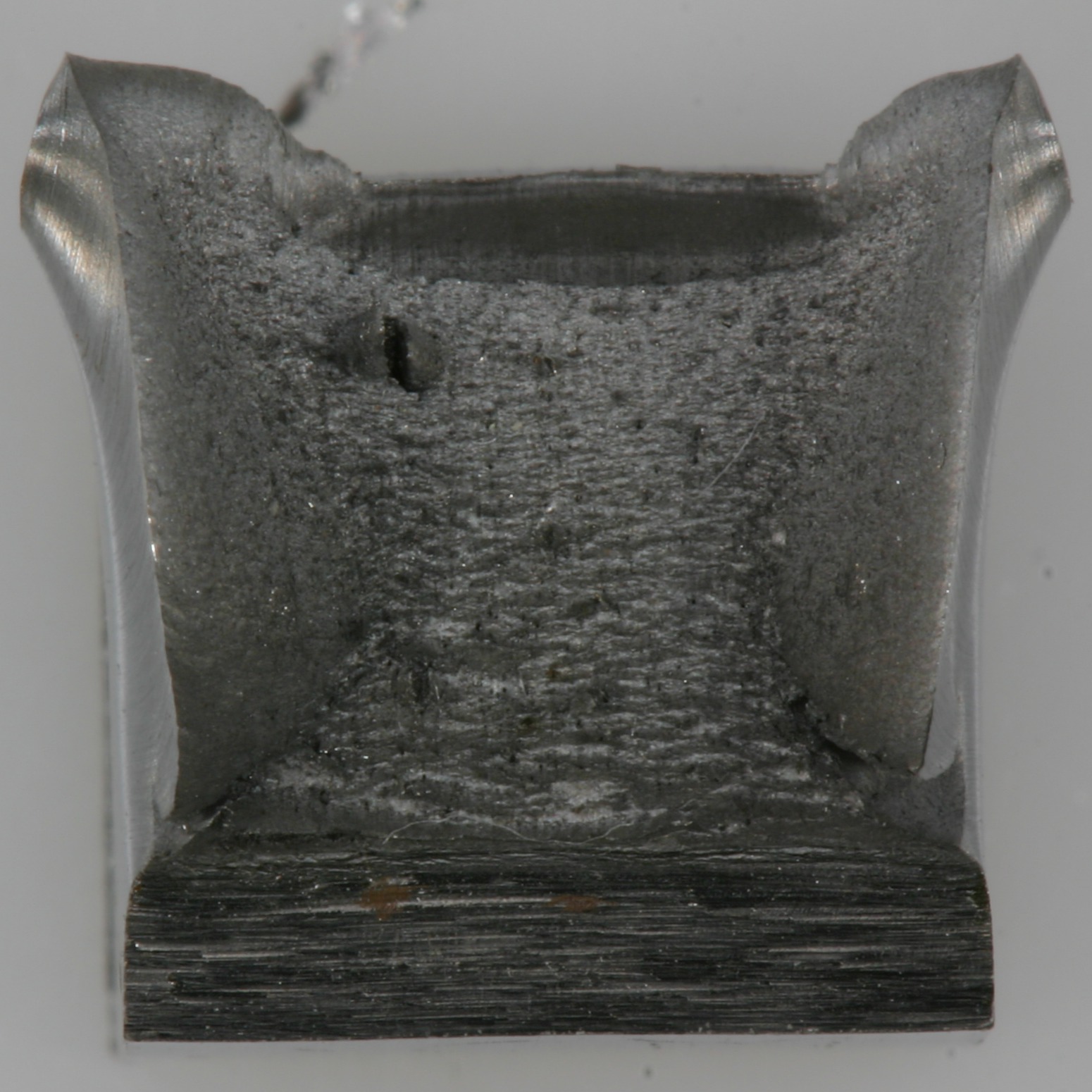

外観写真 番号5 試験温度：60℃
破断面SEM写真

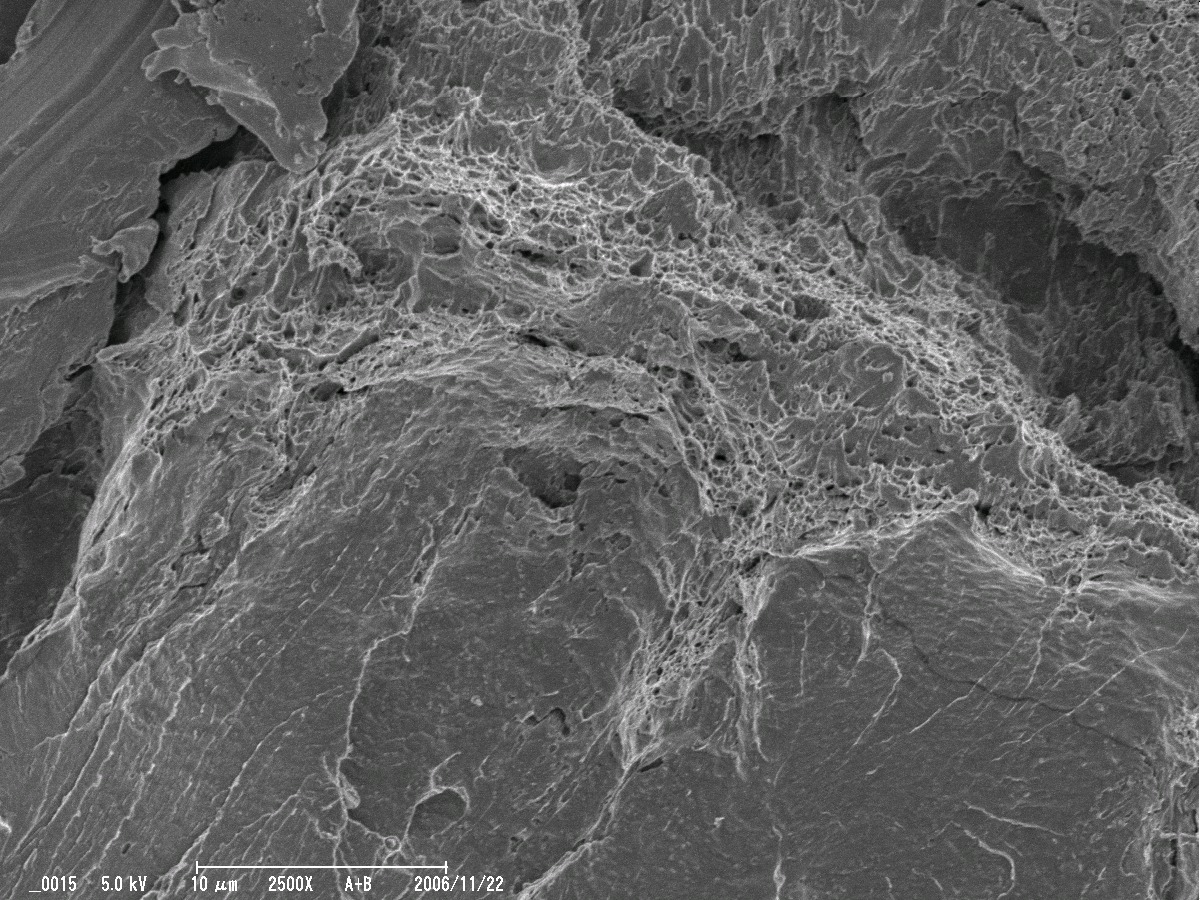

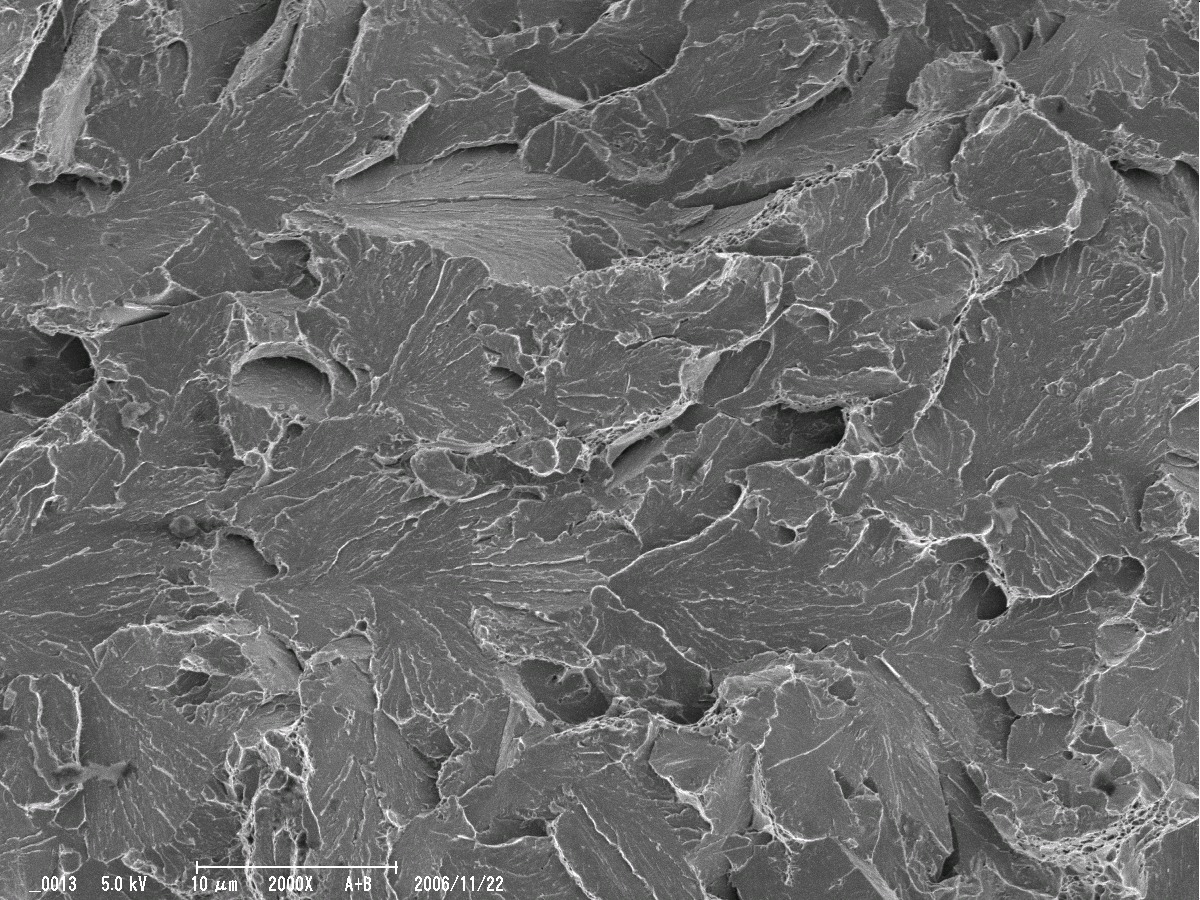

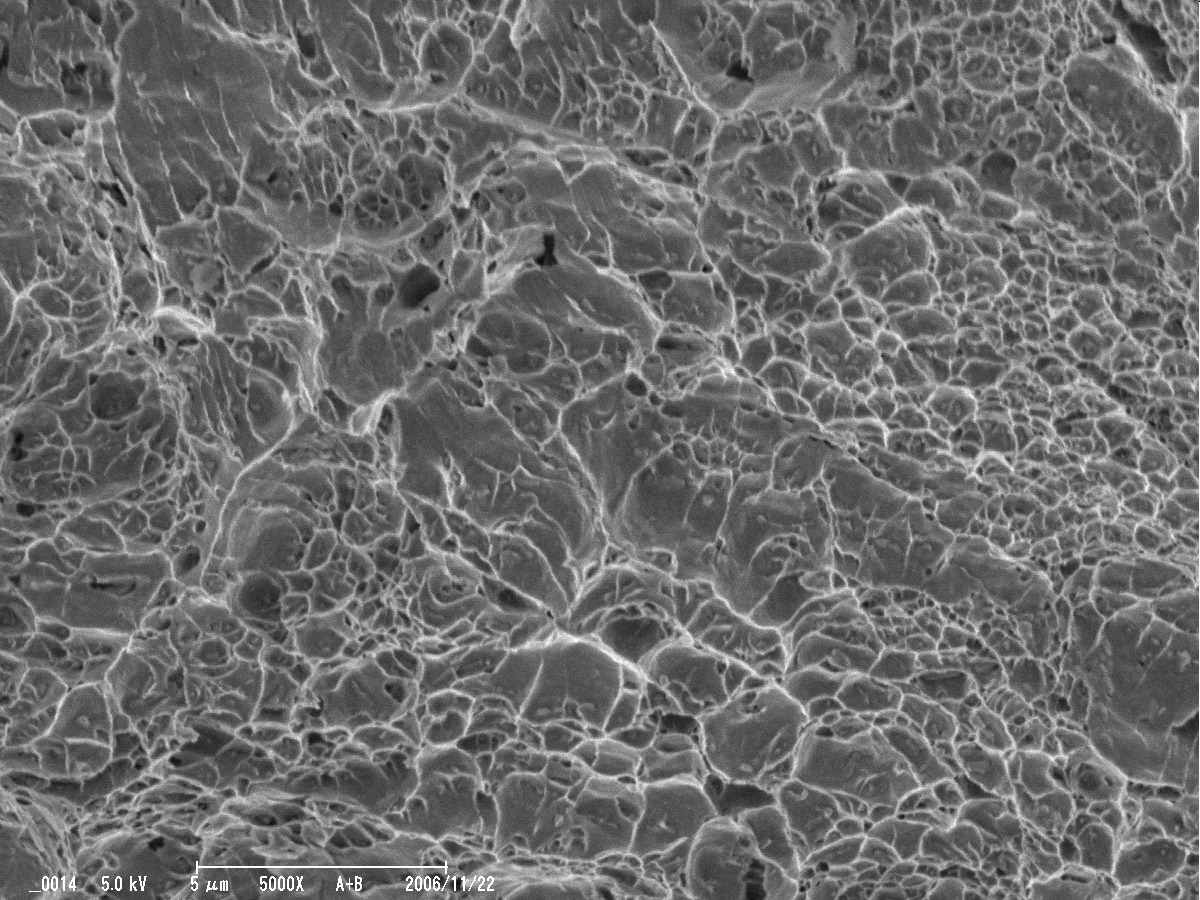

破断面SEM写真 番号1 脆性破面(擬劈開) 倍率 2000 画素数 [1200,900]	破断面SEM写真 番号2 延性破面 倍率 5000 画素数 [1200,900]	破断面SEM写真 番号3 脆性・延性境界 倍率 2500 画素数 [1200,900]
関連資料
関連資料 番号1 試験結果	関連資料 番号2 温度と吸収エネルギーの関係	関連資料 番号3 温度と横膨出量の関係	関連資料 番号4 温度と延性破面率の関係
